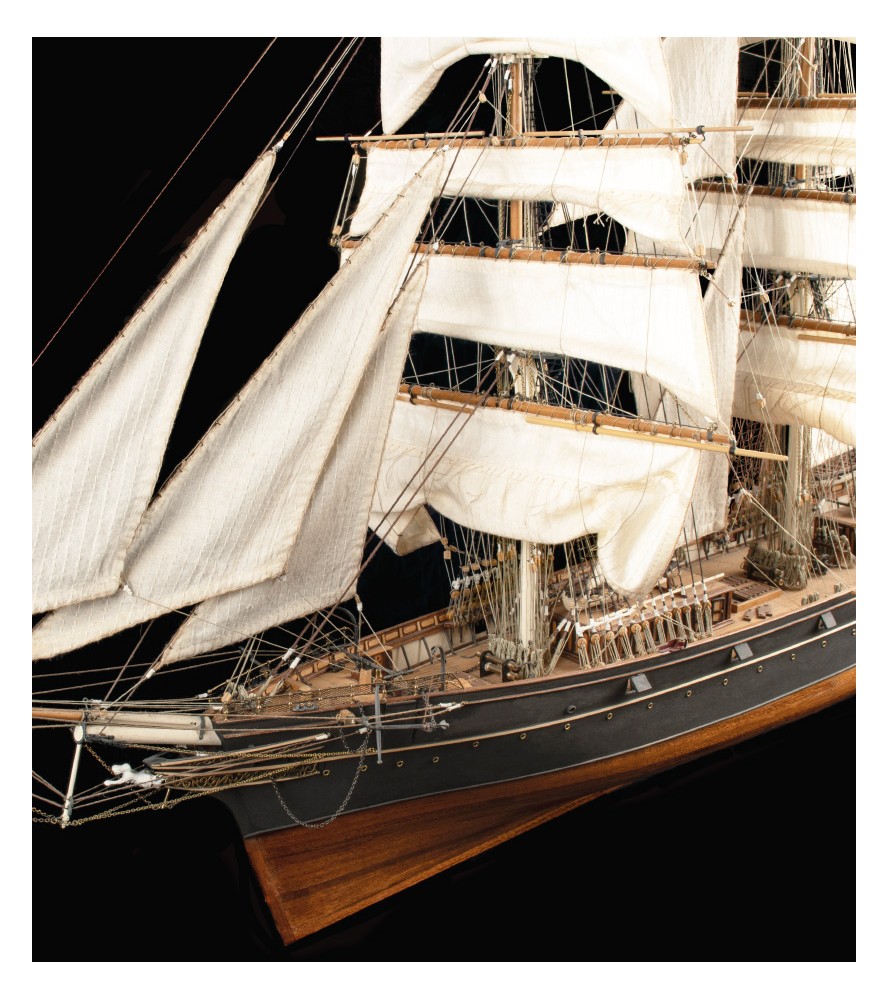

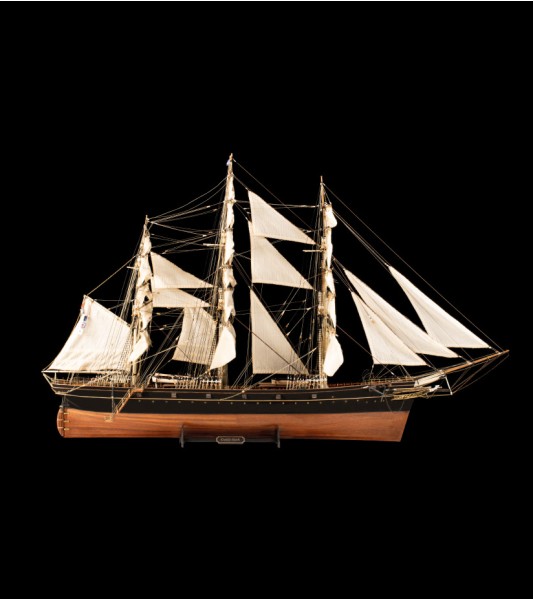

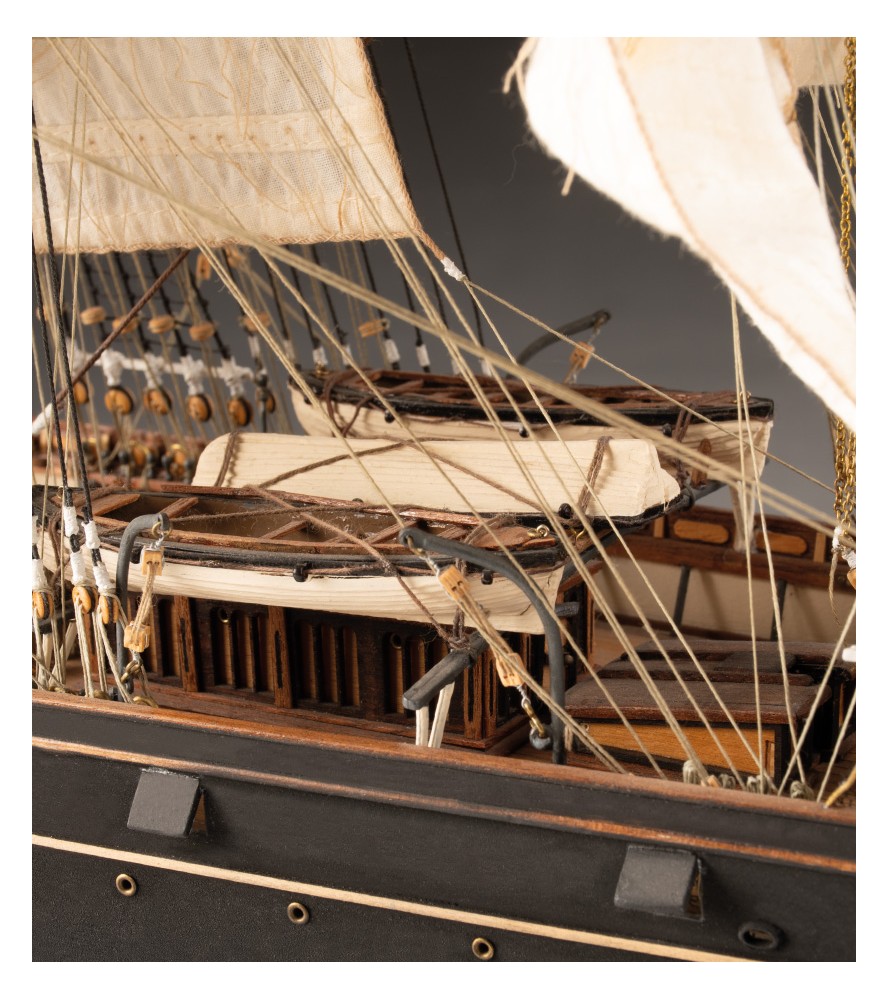

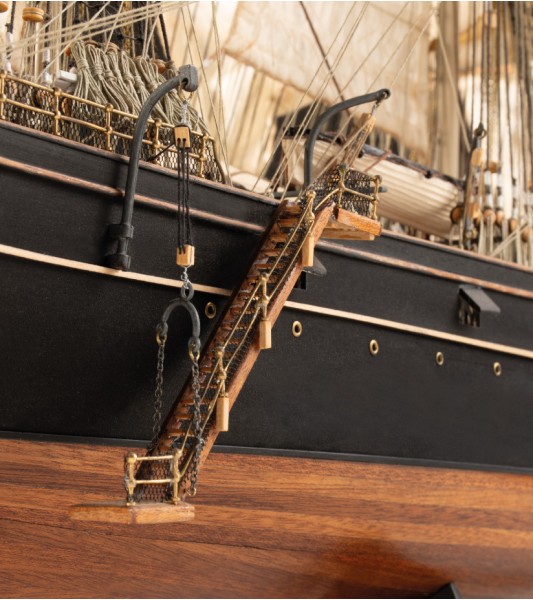

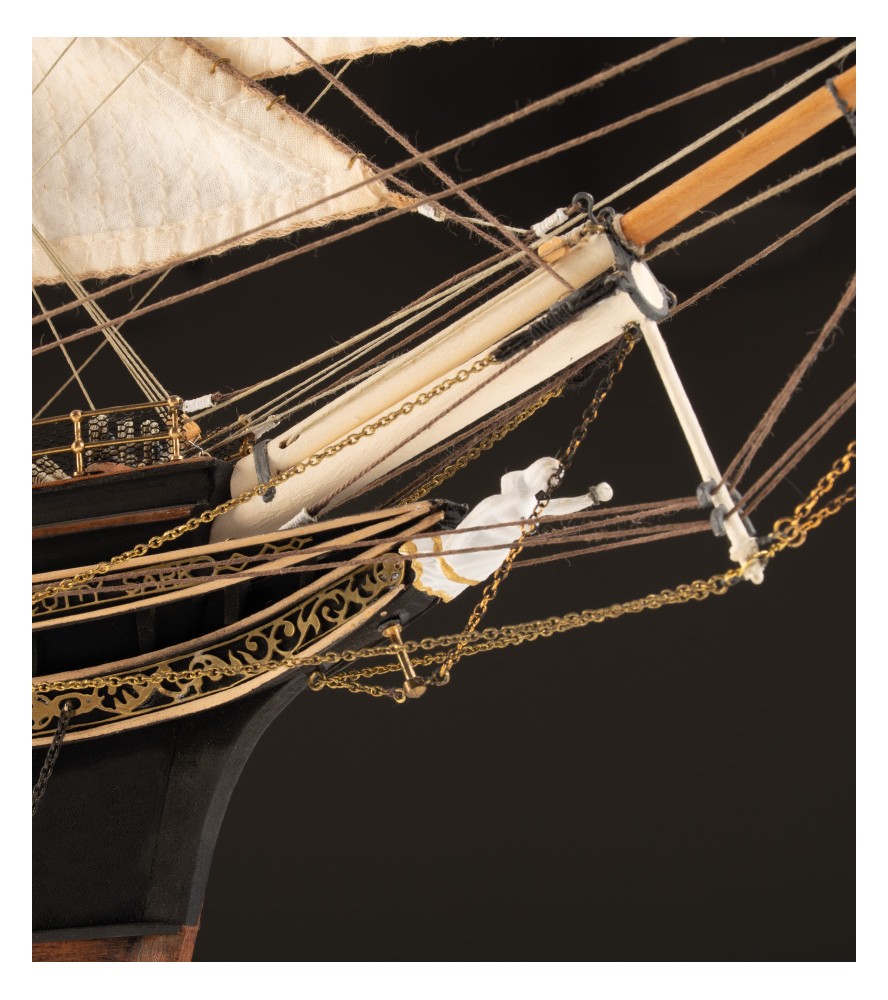

Drewniany model statku CUTTY SARK Tea Clipper 1:84

Legenda o Cutty Sark

Zbudowany w 1869 roku w Dumbarton w Szkocji, model kliper Cutty Sark konkurował w zaciekłym handlu herbatą między Chinami a Londynem. Przyćmiony przez parowce korzystające z Kanału Sueskiego, następnie służył w australijskim handlu wełną. Całkowicie odrestaurowany w 1954 roku, znajduje się w specjalnie zbudowanym suchym doku w Greenwich w Londynie, otwartym dla publiczności. Jej eleganckie linie, zawrotna prędkość i misterne detale stworzyły jej wyjątkową legendę.

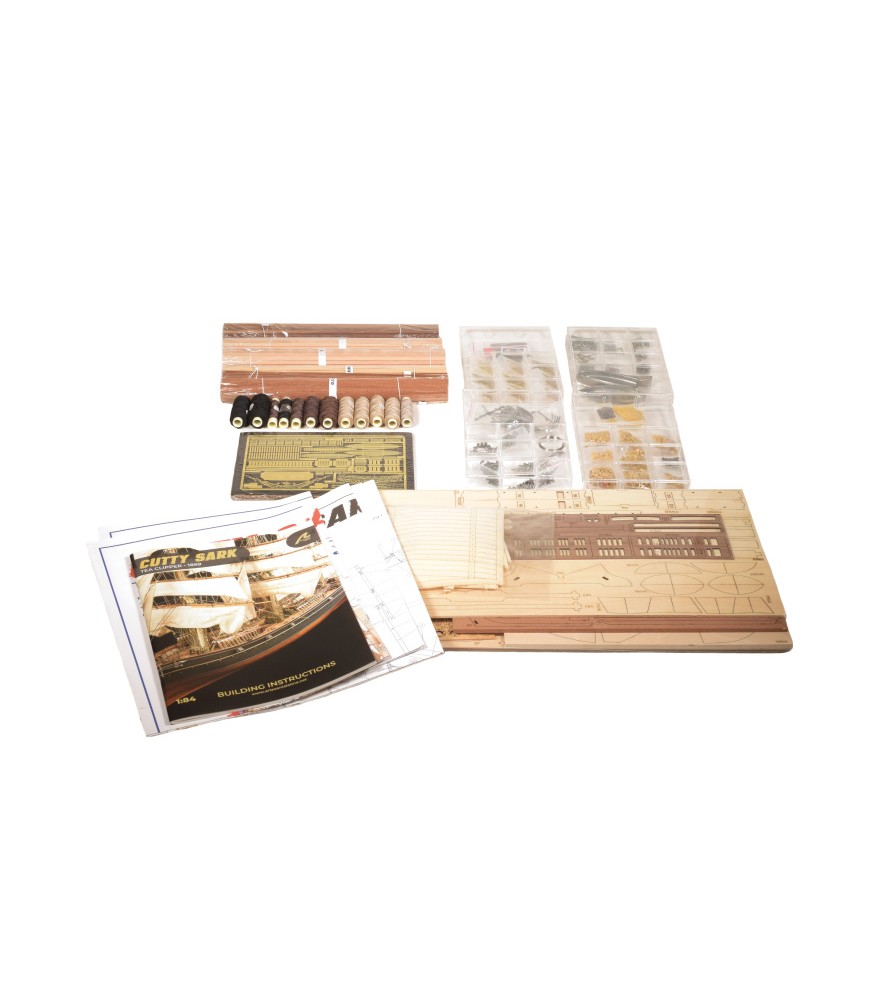

Charakterystyka modelu

Skala:1/84

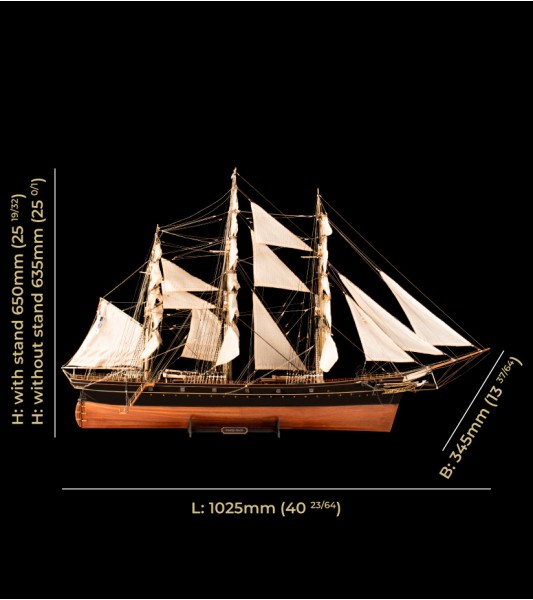

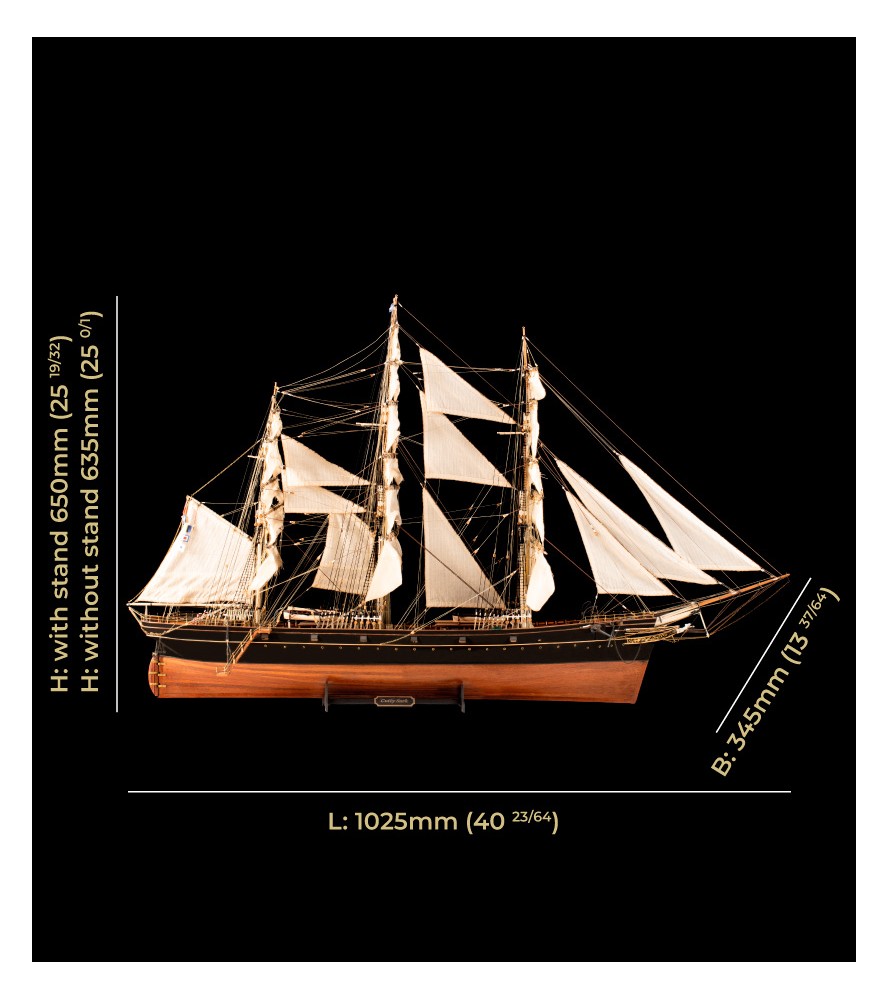

Pomiary: środki1025 mm długości (40 23/64), 345 mm szerokości (13 37/64) i 635 mm wysokości (25 0/1)/650 mm ze stojakiem (25 19/32)
Budowa:Książeczki z podwójną podszewką

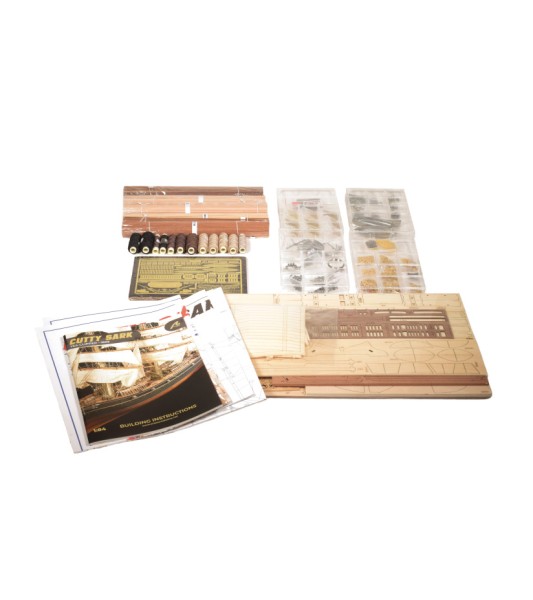

Części:Ponad 3000 precyzyjnych komponentów
Materiały:Laserowo wycinane drewniane części, mosiężne fototrawione detale, części odlewane
Świece:26 wstępnie zszytych świec.

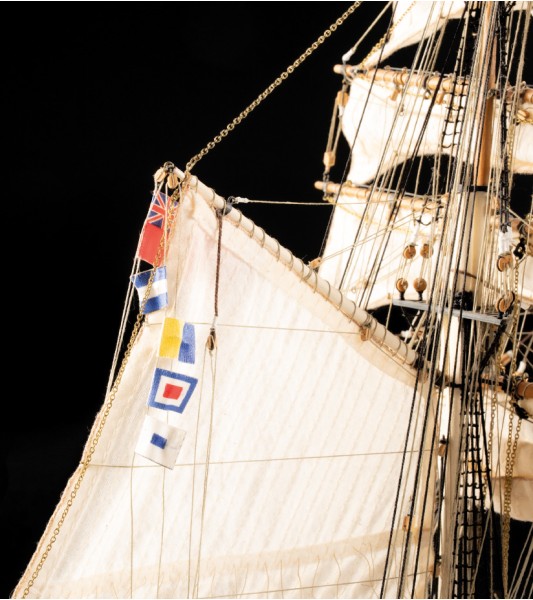

Flagi z teksturą tkaniny
Wsparcie:Elegancka drewniana podstawa z metalową tabliczką znamionową
Dokumentacja:Pełnokolorowe, papierowe instrukcje krok po kroku ze szczegółowymi planami.
Zalecany dla doświadczonych modelarzy.

Witamy w nowej edycji instrukcji montażu Cutty Sark autorstwa Artesanía Latina

Pierwotnie zaprojektowany w 2009 roku, ten kultowy model zostanie odnowiony w 2026 roku. Zmieniliśmy i unowocześniliśmy te instrukcje, aby budowanie było jeszcze przyjemniejsze, bardziej przejrzyste i precyzyjne. Ulepszenia te obejmują również ewolucję naszych procesów produkcyjnych, gwarantując montaż wierny historycznemu statkowi i doskonale dostosowany do części obecnego zestawu.

Uzupełniające zasoby online

Ze względu na jakość oryginalnych obrazów i ograniczenia miejsca w instrukcjach papierowych, niektóre ilustracje mogą wydawać się nieco małe. Aby zapewnić jak najlepsze wrażenia z użytkowania, oprócz instrukcji drukowanych oferujemy:

- A wersja PDF do pobrania pełnej instrukcji,

zestaw 498 numerowanych zdjęć, które dokładnie odpowiadają 498 zdjęciom w tej papierowej instrukcji,

- A szczegółowa fotograficzna lista części, szczególnie przydatne do identyfikacji najmniejszych komponentów.

Aby uzyskać dostęp do tych zasobów, wystarczy przejść do strony produktu Cutty Sark w naszej witrynie internetowejwww.https://artesanialatina.net/pl/I kliknij kartę INSTRUKCJE.

Wspornik i tabliczka znamionowa

Aby zapewnić elegancką prezentację gotowego modelu, dołączyliśmy:

eleganckie wsparcie

- A mosiężna tabliczka znamionowa z wygrawerowaną nazwą statku.

Elementy te pozwolą ci z dumą prezentować Cutty Sark w najlepszych warunkach.

Mosiężna płyta fototrawiona

Zastąpiliśmy dużą liczbę pojedynczych mosiężnych części jednym kompletnym mosiężnym arkuszem fototrawionym. Takie rozwiązanie pozwala łatwiej je zidentyfikować, odłączyć w razie potrzeby i bezpiecznie przechowywać przez cały czas budowy. Ponadto niektóre z tych części zostały przeprojektowane, aby ich montaż był przyjemniejszy.

Standaryzacja listew drewnianych

Znormalizowaliśmy długość wszystkich drewnianych listew do 300 mm, podobnie jak w pozostałych naszych obecnych modelach.

Gdy boisko wymaga długości większej niż 300 mm, odpowiednia bagietka jest dostarczana w kilku odcinkach o długości 300 mm. W takim przypadku należy zapoznać się z listą części (dostarczoną na osobnym arkuszu): całkowita wymagana długość i liczba sekcji do połączenia są wyraźnie wskazane.

RadaNie wyrzucaj resztek bagietek, dopóki budowa nie zostanie całkowicie zakończona. Zawsze mogą się przydać.

Świece szyte

The ręcznie szyte świece są teraz bardziej realistyczne dzięki grawerowane laserowo linie wewnętrzne (w starszych wersjach instrukcji linie te były przedstawiane jako szwy wyszywane nitką).

Identyfikacja części wycinanych laserowo i mosiężnych części fototrawionych

Wszystkie części wycinane laserowo mają numer referencyjny wygrawerowany bezpośrednio na drewnie. To samo dotyczy mosiężnych części fototrawionych: ich numer jest wygrawerowany na płytce.

Ponadto na fotograficznej liście części można znaleźć dokładny opis zawartości każdej wyciętej laserowo płytki oraz mosiężnej płytki z fotograwerunkiem, z wyraźnie zaznaczonymi odpowiednimi numerami.

Odniesienia te pozwolą szybko i bezbłędnie zidentyfikować i zlokalizować każdy element podczas montażu.

Szpule do nici i sztuczka zapewniająca doskonałe wykończenie

Do każdej szpuli dołączona jest mała naklejka wskazująca średnicę nici. Zalecamy przyklejenie tej naklejki po wewnętrznej stronie szpulki (na centralnym rdzeniu): w ten sposób będzie można natychmiast zidentyfikować każdą grubość, nawet gdy nić jest prawie zużyta.

Nasze przędze wykonane są z bawełny z niewielką domieszką poliestru, dzięki temu nadają się szczególnie do olinowania. Aby uzyskać nienaganne wykończenie, zalecamy następującą sztuczkę: przed ułożeniem przędzy szybko przesuń płomień zapalniczki wzdłuż jej długości. Niewielka ilość poliestru stopi i "zespawa" małe wystające nitki, eliminując efekt "włochatości" i uzyskując czyste, gładkie i bardzo realistyczne olinowanie.

W ten sposób otrzymasz wspaniały rezultat i idealnie wierny pelerynom z epoki!

Pręty mosiężne

Zastąpiliśmy stare mosiężne przewody mosiężnymi prętami o długości 300 mm. Ta modyfikacja sprawia, że mosiądz jest znacznie łatwiejszy do formowania, cięcia i precyzyjnego kształtowania.

Na liście części znajdują się ich odpowiednie średnice i długości.

Farby i wykończenia zastosowane w modelu pokazowym Cutty Sark

Do wykonania modelu przedstawionego na naszych zdjęciach użyliśmy kolorów z zestawu farb nr ref. 277PACK21 (sprzedawany oddzielnie, nie wchodzi w skład zestawu):

02 Off-white | 03 Black | 10 Bright red | 40 Buff | 41 Cocoa | 51 Hull green | 06 Oak-coloured acrylic varnish | 61 Gold

Ponadto korzystaliśmy również z następujących produktów (wszystkie sprzedawane oddzielnie):

• Lakier przezroczysty półbłyszczący - ref. 27605
• Podkład akrylowy - ref. 27701
• Lakier akrylowy w kolorze orzech - ref. 27607
• Płyn do czernienia mosiądzu - ref. 27795.

Zachęcamy do zapoznania się z kartą charakterystyki dostępną na naszej stronie internetowej www.https://artesanialatina.net/pl/ i skrupulatnie przestrzegać wskazanych instrukcji i środków ostrożności dotyczących użytkowania.
