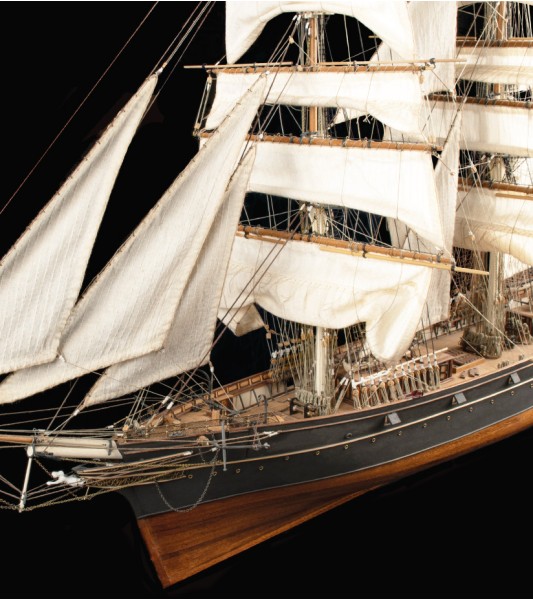

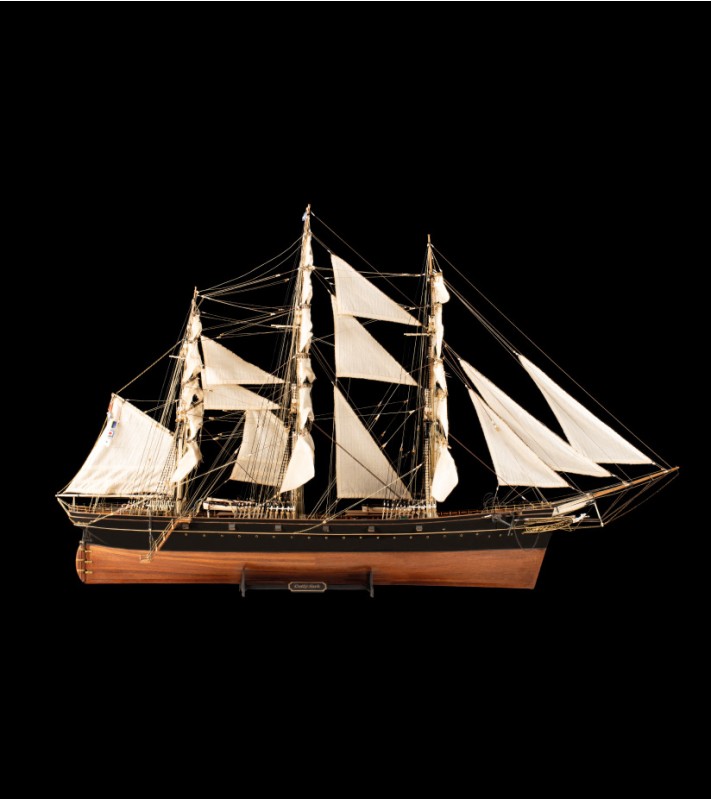

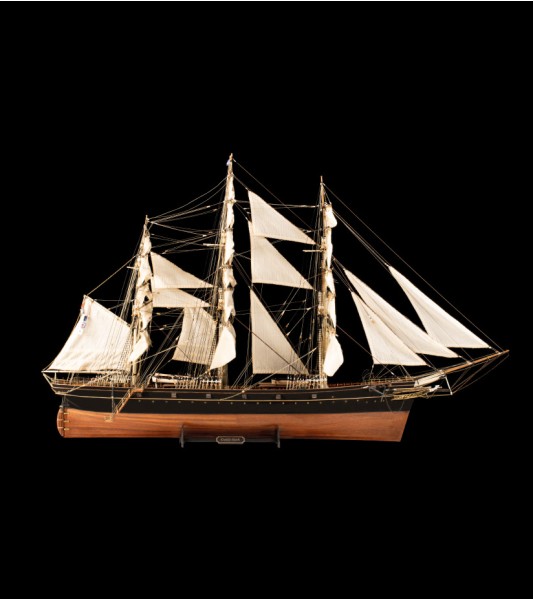

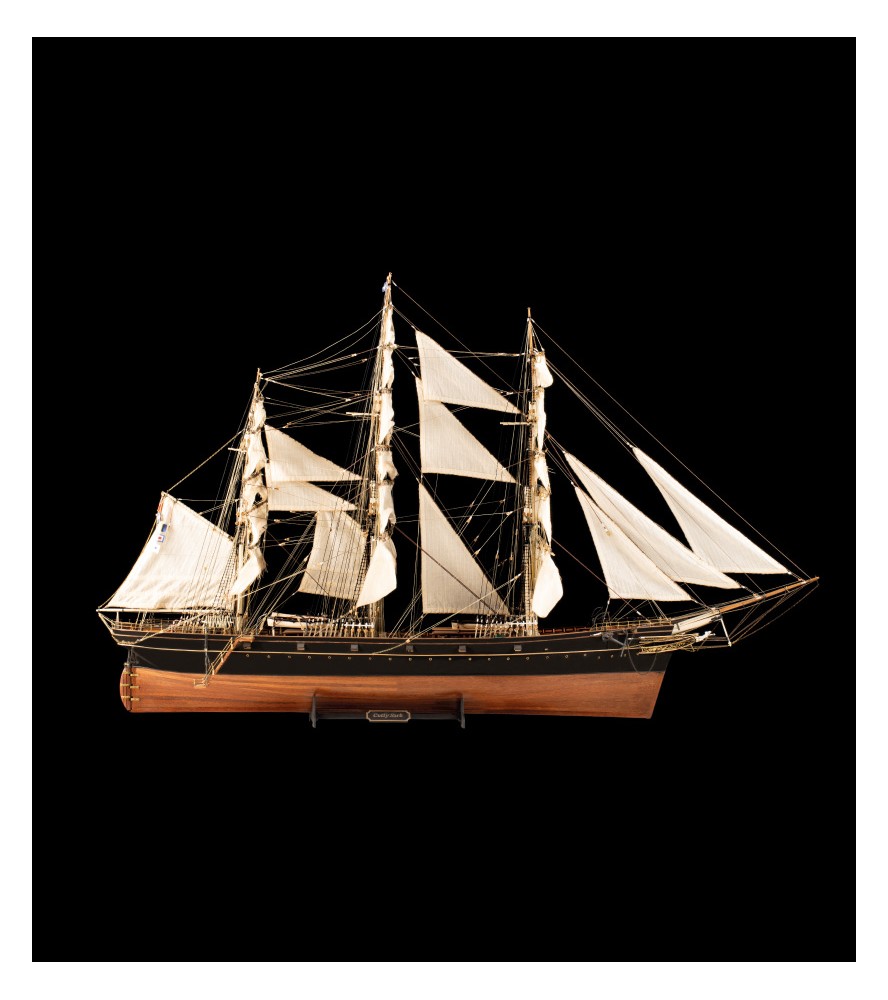

Holzmodellbausatz des sehr berühmten Schiffes Cutty Sark im Maßstab 1:84. Der Schiffsmodellbausatz des britischen Klippers aus dem 19. Jahrhundert, eines der schnellsten Schiffe seiner Zeit. Dieses Modell ist für erfahrene Modellbauer gedacht.
Das 1869 in Dumbarton, Schottland, erbaute cutty Sark Klipper konkurrierte im harten Teehandel zwischen China und London. Im Schatten der Dampfer, die den Suezkanal benutzten, stand sie dann diente im australischen Wollhandel. Sie wurde 1954 vollständig restauriert und liegt heute in einem eigens für die Öffentlichkeit zugänglichen Trockendock in Greenwich, London. Ihre schnittigen Linien, ihre halsbrecherische Geschwindigkeit und ihre ausgefeilten Details haben ihre einzigartige Legende begründet.
Merkmale des Modells

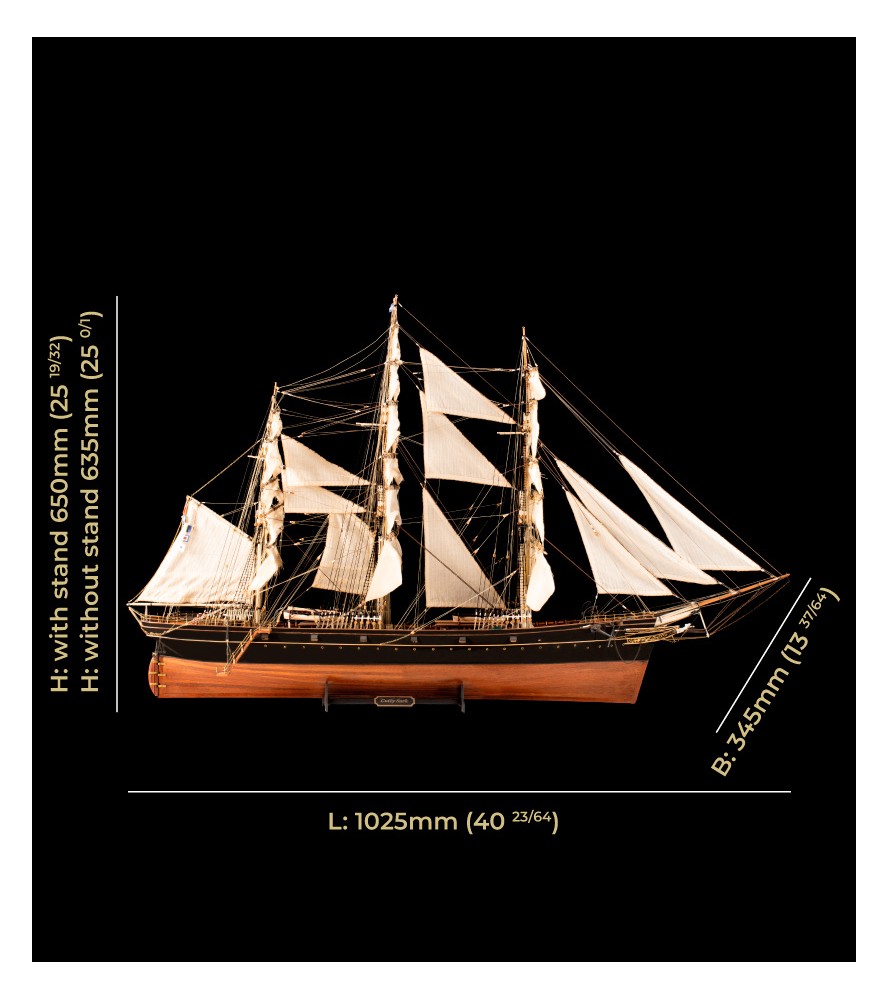

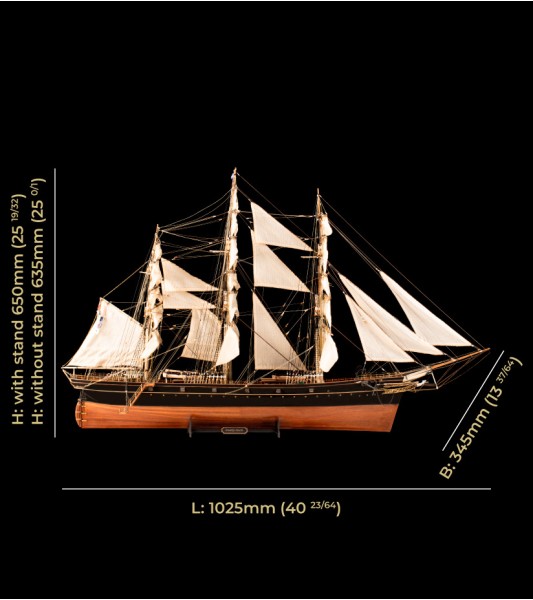

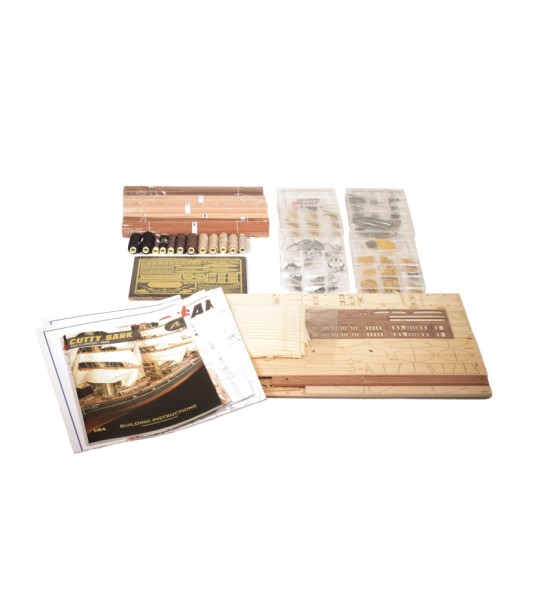

Maßstab:1/84 Abmessungen:maßnahmen1025mm lang (40 23/64), 345 mm breit (13 37/64) und 635 mm hoch (25 0/1)/650 mm mit Ständer (25 19/32) Konstruktion:Doppelt linierte Broschüren Teile:Mehr als 3.000 Präzisionskomponenten Materialien:Lasergeschnittene Holzteile, fotogeätzte Messingdetails, Gussteile Kerzen:26 vorgestochene Kerzen. Flaggen mit Stofftextur Unterstützung:Eleganter Holzsockel mit Namensschild aus Metall Dokumentation:Farbige Schritt-für-Schritt-Papieranleitungen mit detaillierten Plänen. Empfohlen für erfahrene Modellbauer.
Willkommen bei der neuen Ausgabe der Cutty Sark Montageanleitung für die Cutty Sark von Artesanía Latina
Dieses ikonische Modell, das 2009 entworfen wurde, wird 2026 erneuert. Wir haben diese Anleitung überarbeitet und modernisiert, um den Bau noch angenehmer, klarer und präziser zu gestalten. Diese Verbesserungen berücksichtigen auch die Entwicklungen unserer Herstellungsverfahren und garantieren Ihnen einen originalgetreuen Zusammenbau des historischen Schiffes, der perfekt an die Teile Ihres aktuellen Bausatzes angepasst ist.
Ergänzende Online-Ressourcen
Aufgrund der Qualität der Originalbilder und des begrenzten Platzes der Papieranleitungen können einige Abbildungen etwas klein erscheinen. Um Ihnen die bestmögliche Erfahrung zu bieten, bieten wir Ihnen zusätzlich zu den gedruckten Anleitungen:
- A pDF-Version zum Herunterladen der vollständigen Anleitung,
satz von 498 nummerierten Fotos, die genau den 498 Fotos in dieser Papieranleitung entsprechen,
- A detaillierte fotografische Liste der Teile, besonders nützlich für die Identifizierung der kleinsten Komponenten.
Um auf diese Ressourcen zuzugreifen, gehen Sie einfach auf die Produktseite der Cutty Sark auf unserer Websitewww.https://artesanialatina.net/de/Und klicken Sie auf die Registerkarte ANLEITUNGEN.

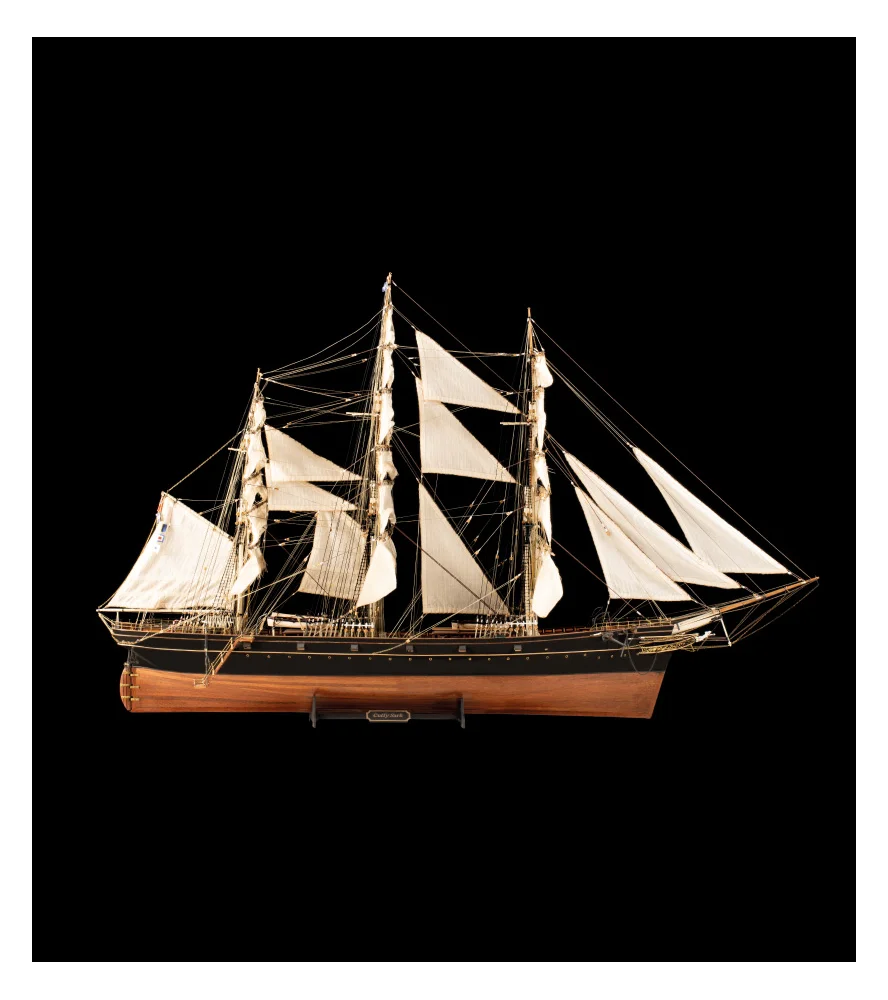

Halterung und Typenschild
Für eine elegante Präsentation Ihres fertigen Modells haben wir dieses beigelegt:
elegante Unterstützung
- A namensschild aus Messing mit eingraviertem Schiffsnamen.
Mit diesen Elementen können Sie Ihre Cutty Sark unter den besten Bedingungen stolz zur Schau stellen.

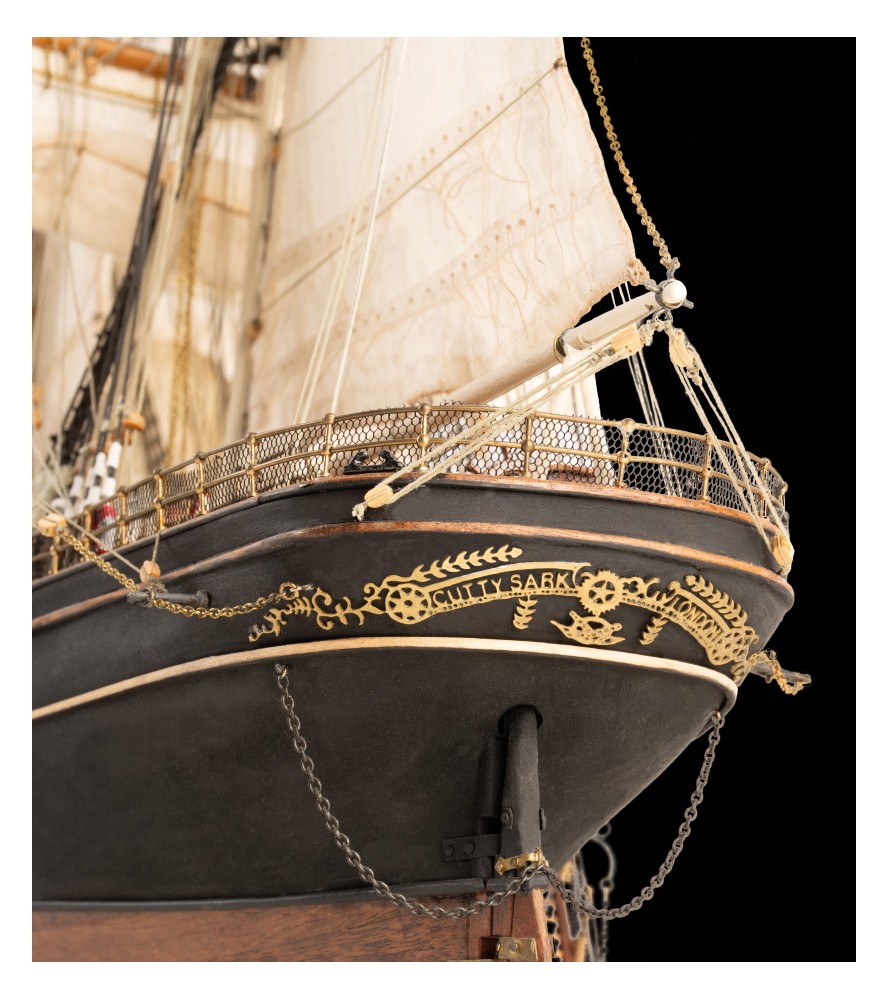

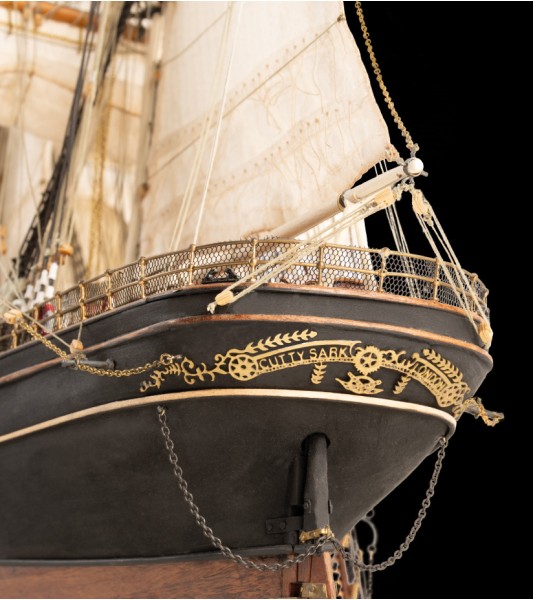

Fotogeätzte Messingplatte aus Messing
Wir haben eine große Anzahl von einzelnen Messingteilen durch ein einziges komplettes Messing-Fotoätzteil ersetzt. Diese Lösung ermöglicht es Ihnen, sie leichter zu identifizieren, sie bei Bedarf herauszunehmen und sie während des Baus sicher aufzubewahren. Darüber hinaus wurden einige dieser Teile neu gestaltet, um ihre Montage angenehmer zu gestalten.
Standardisierung von Holzlatten
Wir haben die Länge aller Holzlatten auf 300 mm standardisiert, wie bei den übrigen aktuellen Modellen.
Wenn eine Teilung eine Länge von mehr als 300 mm erfordert, wird das entsprechende Baguette in mehreren 300-mm-Abschnitten geliefert. Bitte beachten Sie in diesem Fall die Stückliste (auf einem separaten Blatt): die benötigte Gesamtlänge und die Anzahl der zu verbindenden Abschnitte sind deutlich angegeben.
RatWerfen Sie die übrig gebliebenen Baguettes nicht weg, bevor der Bau vollständig abgeschlossen ist. Sie können immer noch nützlich sein.
Genähte Kerzen

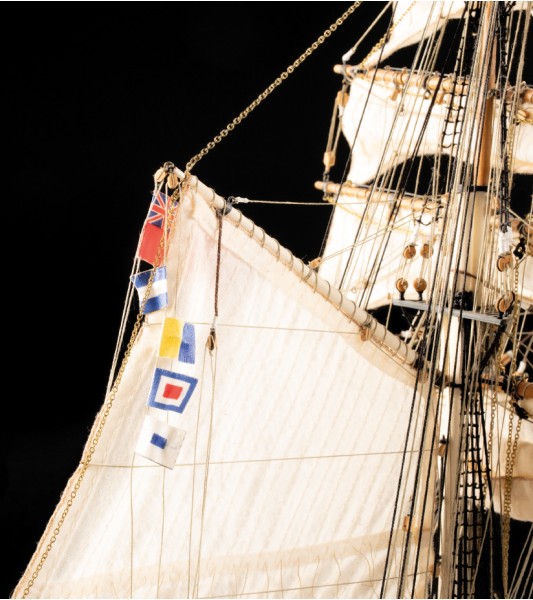

Die handgenähte Kerzen sind jetzt realistischer dank der lasergravierte innere Linien (in älteren Versionen der Anleitung wurden diese Linien als gestickte Nähte mit Faden dargestellt).
Identifizierung von lasergeschnittenen Teilen und fotogeätzten Messingteilen
Alle lasergeschnittenen Teile haben ihre Referenznummer direkt in das Holz eingraviert. Dasselbe gilt für fotogeätzte Messingteile: Ihre Nummer ist auf der Platte eingraviert.
Darüber hinaus finden Sie in der fotografischen Teileliste eine genaue Beschreibung des Inhalts jeder lasergeschnittenen Platte und der Fotogravurplatte aus Messing, mit den entsprechenden Nummern deutlich gekennzeichnet.
Diese Referenzen ermöglichen es Ihnen, jedes Element schnell und fehlerfrei in der gesamten Baugruppe zu identifizieren und zu finden.
Fadenspulen und Trick für ein perfektes Finish
Jede Spule ist mit einem kleinen Aufkleber versehen, der den Durchmesser des Fadens angibt. Wir empfehlen Ihnen, diesen Aufkleber auf die Innenseite der Spule (auf den Mittelkern) zu kleben: So können Sie jede Stärke sofort erkennen, auch wenn der Faden fast aufgebraucht ist.
Unsere Garne bestehen aus Baumwolle mit einem geringen Anteil an Polyester, dadurch eignen sie sich besonders gut zum Takeln. Um ein tadelloses Ergebnis zu erzielen, empfehlen wir folgenden Trick: Bevor Sie das Garn verlegen, führen Sie die Flamme eines Feuerzeugs schnell an ihm entlang. Der geringe Anteil an Polyester schmilzt und "verschweißt" die kleinen überstehenden Fäden, wodurch der "haarige" Effekt beseitigt und eine saubere, glatte und sehr realistische Takelage erzielt wird.
Auf diese Weise erhalten Sie eine ein großartiges Ergebnis, das den historischen Umhängen perfekt entspricht!
Messingstangen
Wir haben die alten Messingdrähte durch 300 mm lange Messingstangen ersetzt. Diese Änderung macht messing lässt sich viel leichter formen, schneiden und mit Präzision bearbeiten.
In der Stückliste finden Sie die jeweiligen Durchmesser und Längen.
Für das Ausstellungsmodell der Cutty Sark verwendete Farben und Lacke
Für die Herstellung des auf den Fotos gezeigten Modells haben wir die Farben des Farbsets 277PACK21 (separat erhältlich, nicht im Bausatz enthalten) verwendet:
Darüber hinaus haben wir auch die folgenden Produkte verwendet (alle separat erhältlich):
Halbglänzender transparenter Lack - Ref. 27605
Acryl-Grundierung - Ref. 27701
Acryllack nussbaumfarben - Ref. 27607
Flüssigkeit zum Schwärzen von Messing - Ref. 27795.
Wir laden Sie ein, das Sicherheitsdatenblatt auf unserer Website zu konsultieren www.https://artesanialatina.net/de/ und die angegebenen Anweisungen und Vorsichtsmaßnahmen für die Verwendung genauestens zu beachten.
