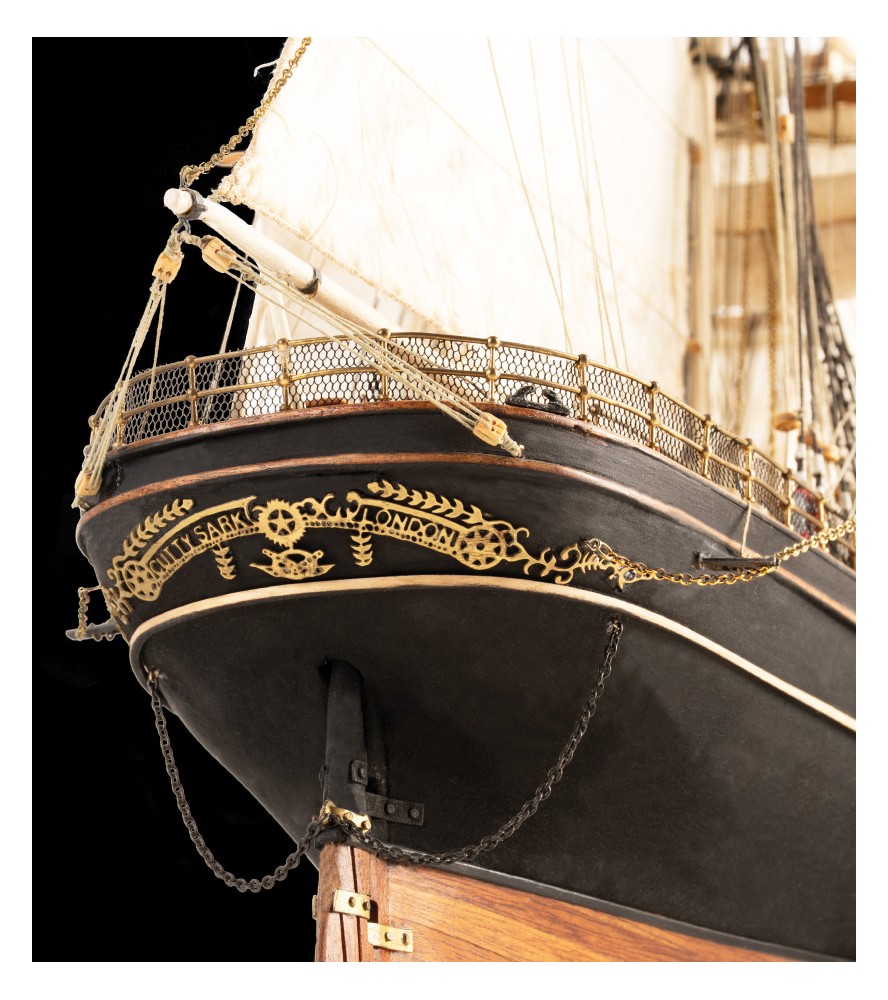

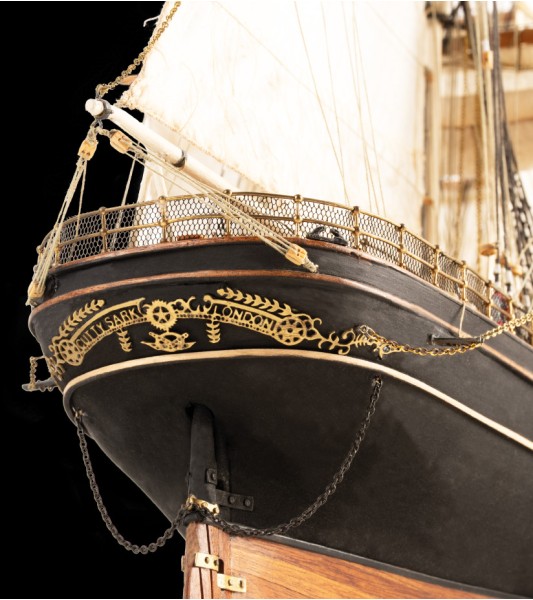

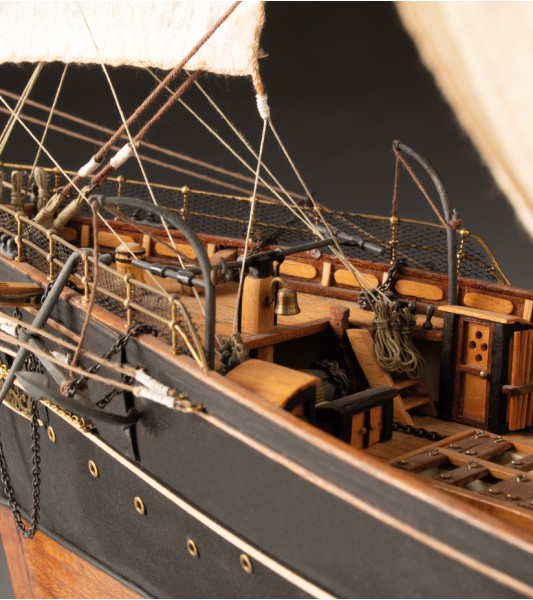

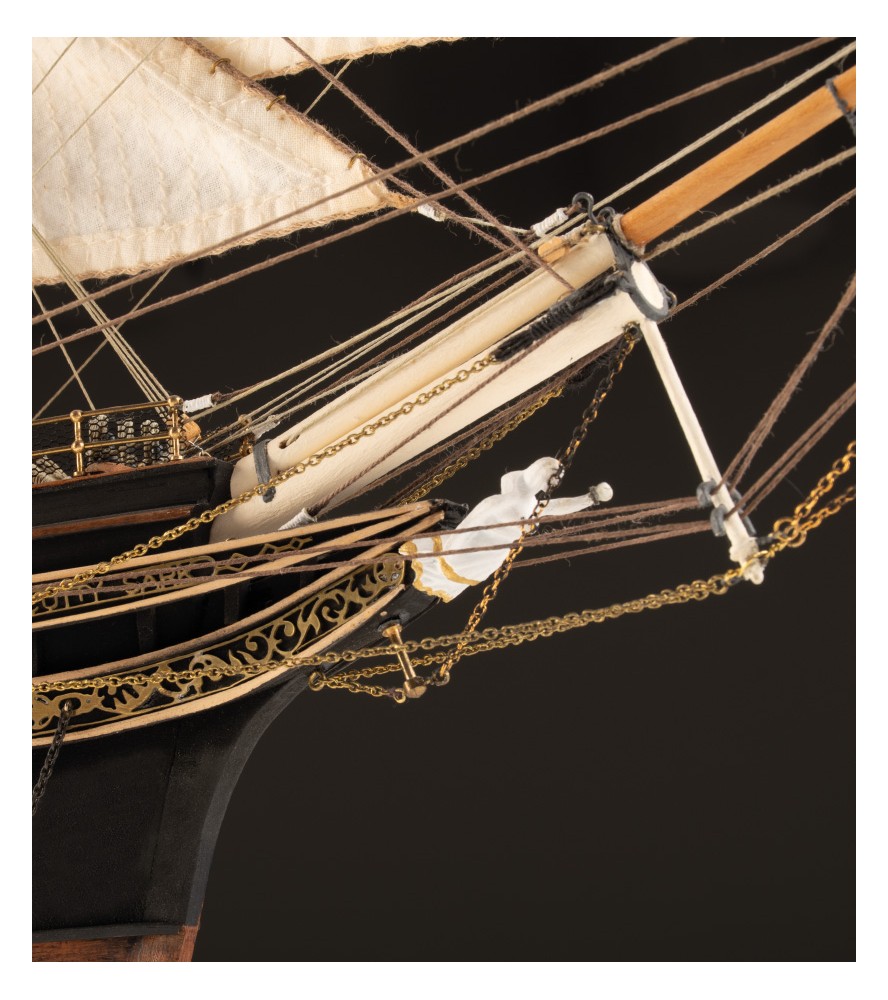

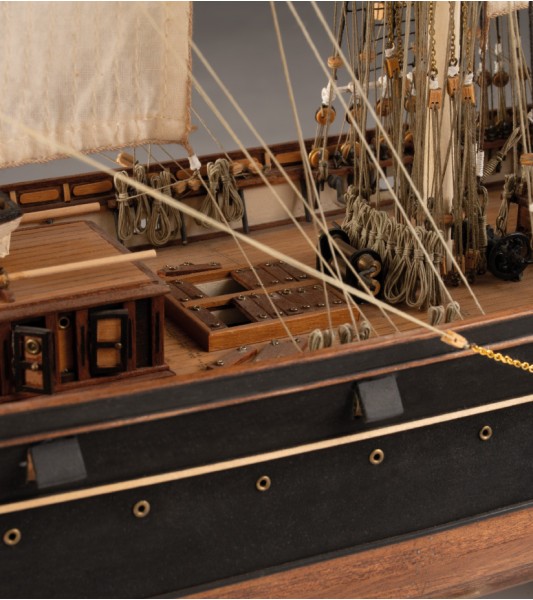

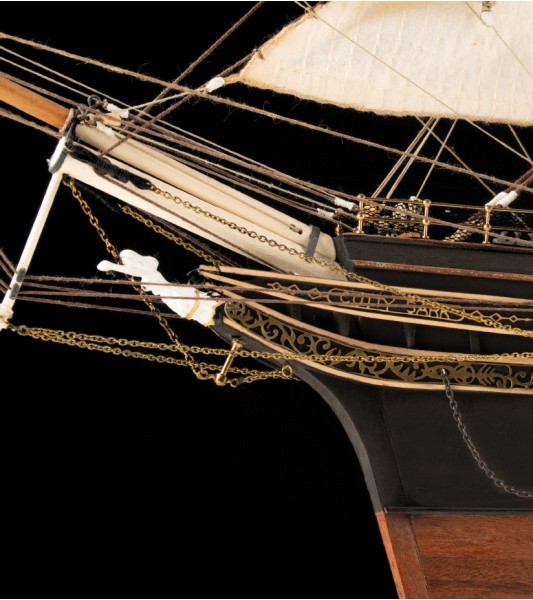

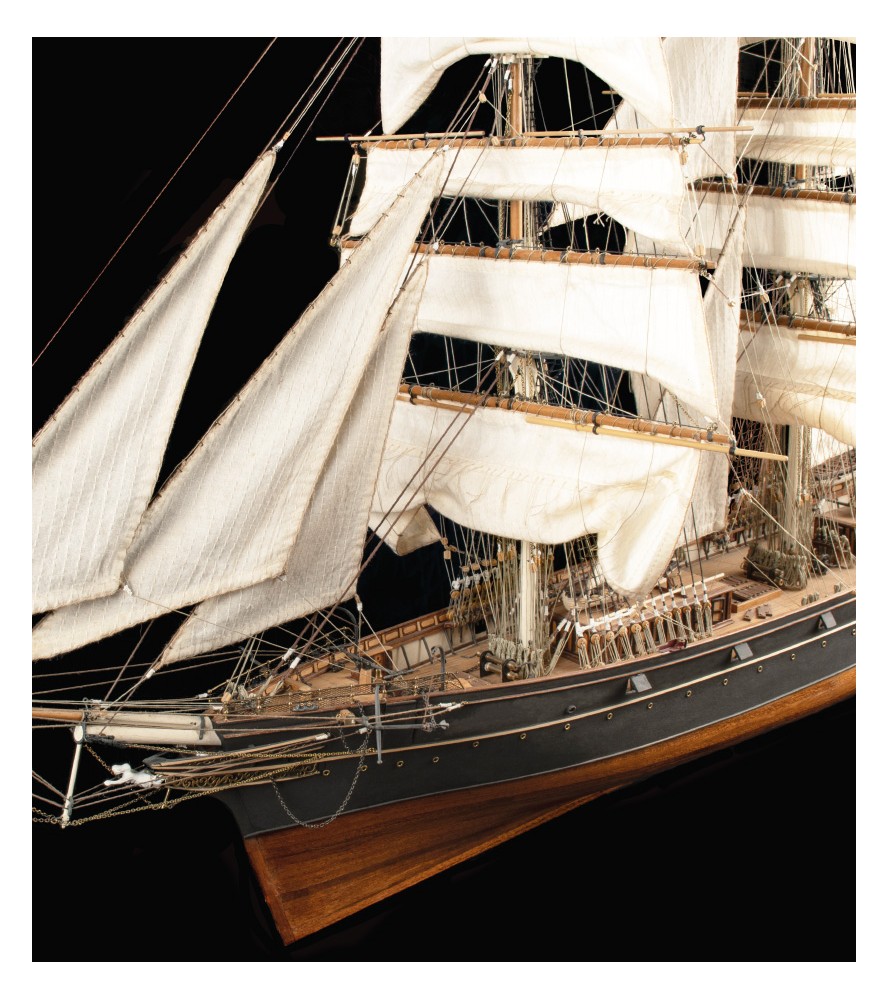

CUTTY SARK Tea Clipper 1:84 Dřevěný model lodi

Legenda o lodi Cutty Sark

Postaven v roce 1869 ve skotském Dumbartonu klipr Cutty Sark soupeřily v ostrém obchodu s čajem mezi Čínou a Londýnem. Ve stínu parníků využívajících Suezský průplav se pak ocitl sloužil v australském obchodu s vlnou. V roce 1954 byla kompletně zrestaurována a nyní se nachází ve speciálně postaveném suchém doku v londýnském Greenwichi, který je přístupný veřejnosti. Její elegantní linie, závratná rychlost a složité detaily vytvořily její jedinečnou legendu.

Charakteristika modelu

Měřítko:1/84

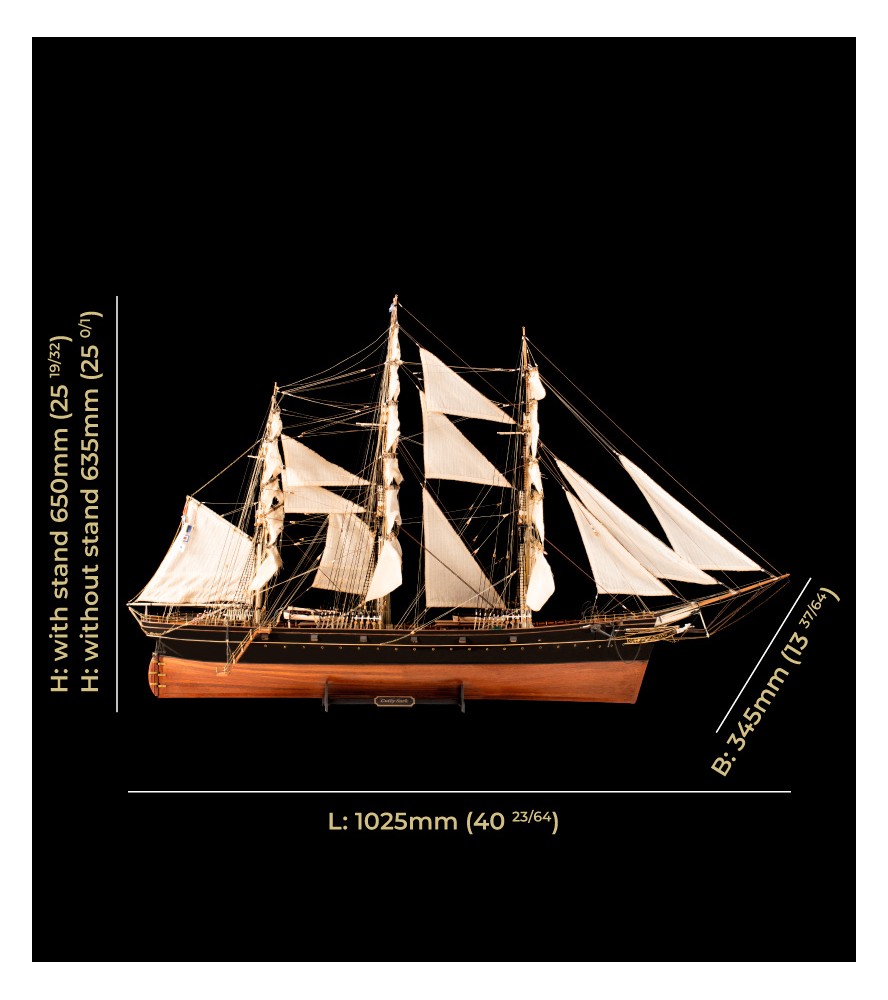

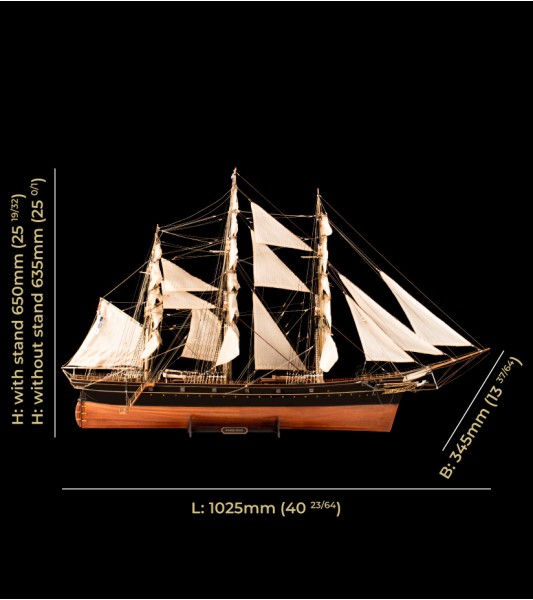

Rozměry: opatření1025 mm dlouhý (40 23/64), 345 mm široký (13 37/64) a 635 mm vysoký (25 0/1)/650 mm se stojanem (25 19/32)

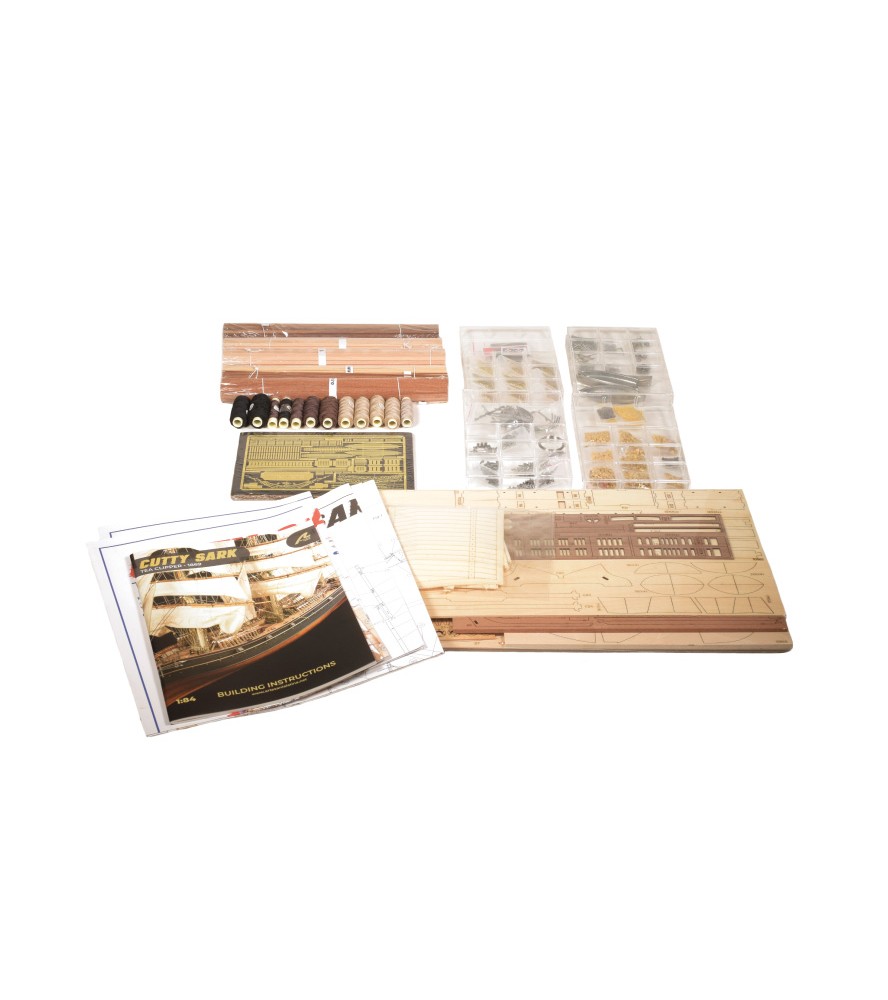

Konstrukce:Brožury s dvojitým lemováním

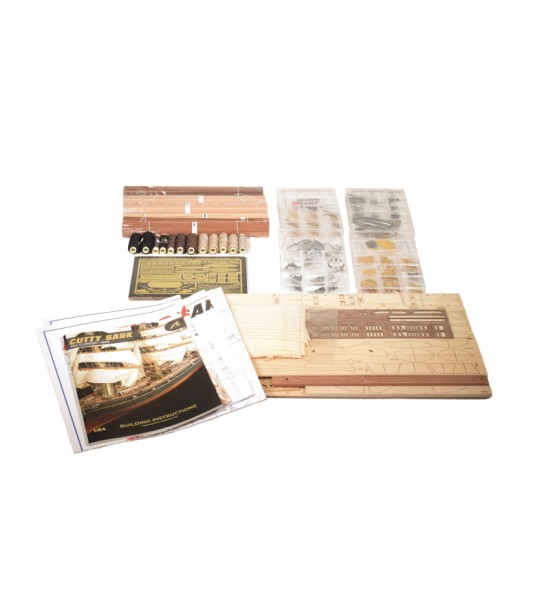

Součásti:Více než 3 000 přesných součástí
Materiály:Laserem vyřezávané dřevěné díly, mosazné fotoleptané detaily, odlévané díly
Svíčky:26 předem sešitých svíček.

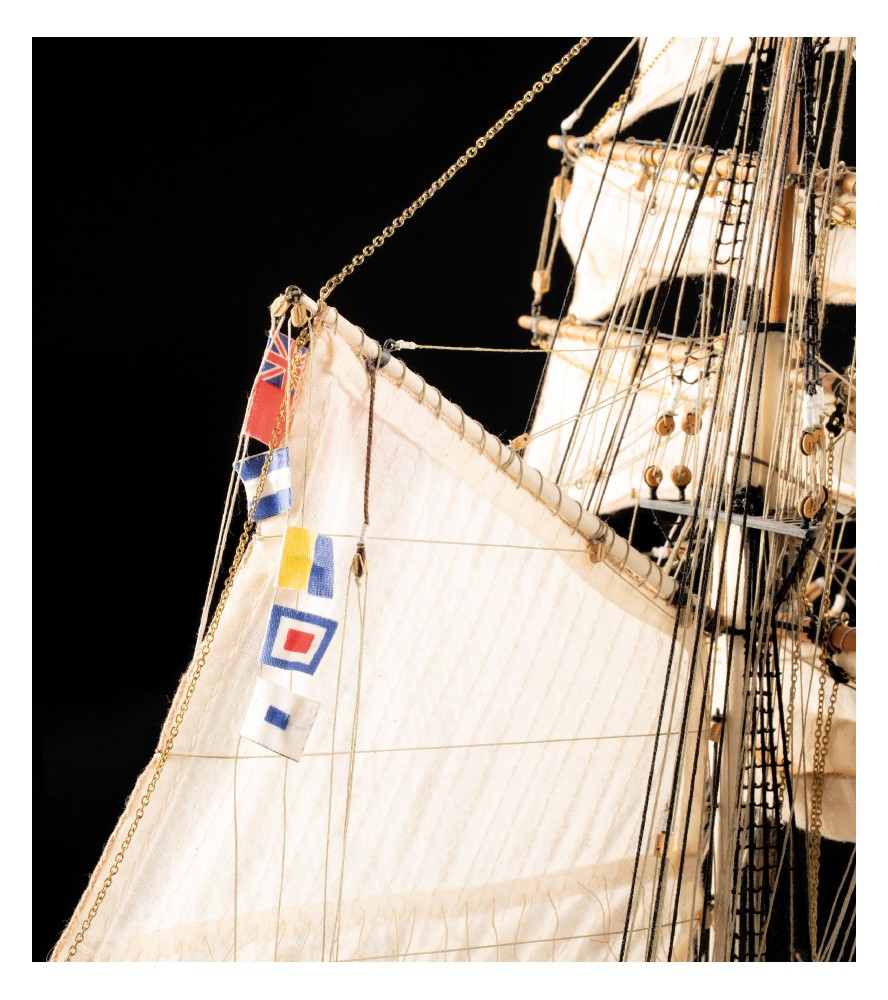

Vlajky s texturou látky
Podpora:Elegantní dřevěný podstavec s kovovou jmenovkou
Dokumentace:Celobarevný papírový návod krok za krokem s podrobnými plány.
Doporučujeme pro zkušené modeláře.

Vítejte v novém vydání návodu k montáži lodi Cutty Sark od společnosti Cutty Sark Artesanía Latina

Tento ikonický model, který byl původně navržen v roce 2009, bude v roce 2026 obnoven. Tyto pokyny jsme přepracovali a zmodernizovali, aby bylo stavění ještě příjemnější, jasnější a přesnější. Tato vylepšení také zahrnují vývoj našich výrobních postupů, což vám zaručuje sestavení věrné historické lodi a dokonale přizpůsobené dílům vaší současné stavebnice.

Doplňkové online zdroje

Vzhledem ke kvalitě původních obrázků a prostorovým omezením papírových návodů mohou být některé ilustrace poněkud malé. Abychom vám poskytli co nejlepší zážitek, nabízíme vám kromě tištěných pokynů:

- A verze PDF ke stažení úplných pokynů,

soubor 498 číslovaných fotografií, které přesně odpovídají 498 fotografiím v těchto papírových pokynech,

- A podrobný fotografický seznam dílů, zvláště užitečné pro identifikaci nejmenších součástí.

Chcete-li získat přístup k těmto zdrojům, přejděte na stránku produktu Cutty Sark na našich webových stránkáchwww.https://artesanialatina.net/cs/A klikněte na kartu INSTRUKCE.

Podpěra a štítek

Pro elegantní prezentaci vašeho hotového modelu jsme přiložili:

elegantní podpora

- A mosazný štítek s vyrytým jménem lodi.

Tyto prvky vám umožní hrdě vystavit Cutty Sark v těch nejlepších podmínkách.

Mosazná deska s fotoleptáním

Velké množství jednotlivých mosazných dílů jsme nahradili jediným kompletním mosazným fotoleptaným plechem. Toto řešení umožňuje jejich snadnější identifikaci, oddělování podle potřeby a bezpečné uložení po celou dobu stavby. Některé z těchto dílů byly navíc přepracovány, aby byla jejich montáž příjemnější.

Standardizace dřevěných lamel

Délku všech dřevěných lamel jsme standardizovali na 300 mm, stejně jako u ostatních našich současných modelů.

Pokud rozteč vyžaduje délku větší než 300 mm, je příslušná bageta dodávána v několika 300mm úsecích. V takovém případě se podívejte na seznam dílů (dodává se na samostatném listu): celková požadovaná délka a počet spojovaných sekcí jsou zřetelně uvedeny.

RadaZbytky baget nevyhazujte, dokud není stavba zcela dokončena. Vždy se mohou hodit.

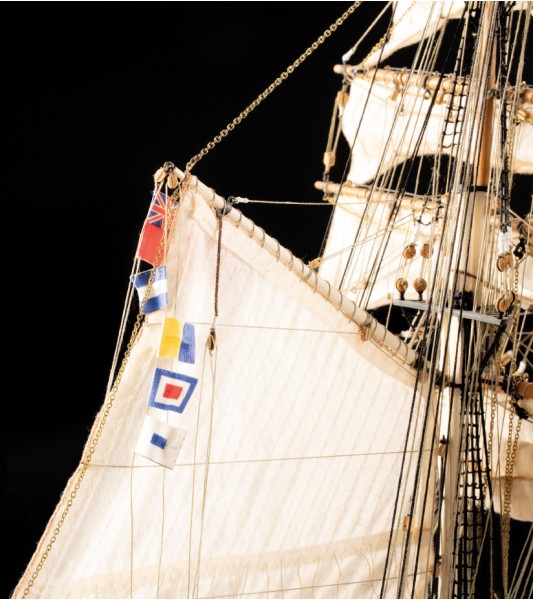

Šité svíčky

Na stránkách ručně šité svíčky jsou nyní realističtější díky laserem gravírované vnitřní linie (ve starších verzích návodu byly tyto linie znázorněny jako vyšívané švy nití).

Identifikace laserem řezaných dílů a mosazných fotoleptaných dílů

Všechny laserem vyřezané díly mají své referenční číslo vyryté přímo do dřeva. Totéž platí pro mosazné fotoleptané díly: jejich číslo je vyryto na desce.

Kromě toho najdete ve fotografickém seznamu dílů také přesný popis obsahu každé laserem vyřezané desky a mosazné desky s fototiskem, se zřetelně vyznačenými čísly.

Tyto odkazy vám umožní rychle a bezchybně identifikovat a lokalizovat jednotlivé prvky v celé sestavě.

Cívky na nitě a trik pro dokonalé dokončení

Každá cívka je opatřena malou nálepkou s označením průměru nitě. Doporučujeme nalepit tuto nálepku na vnitřní stranu cívky (na středové jádro): tak budete moci okamžitě identifikovat každou tloušťku, i když je nit téměř spotřebována.

Naše příze jsou vyrobeny z bavlny s malým podílem polyesteru, díky tomu jsou obzvláště vhodné pro takeláž. Pro dosažení dokonalé povrchové úpravy doporučujeme následující trik: před položením příze rychle přejeďte plamenem zapalovače po její délce. Mírný podíl polyesteru roztaví a "svaří" malé vyčnívající nitě, čímž se odstraní "chlupatý" efekt a dosáhne se čistého, hladkého a velmi realistického takeláže.

Tímto způsobem získáte nádherný výsledek a dokonalá věrnost dobovým plášťům!

Mosazné tyče

Staré mosazné dráty jsme nahradili 300 mm dlouhými mosaznými tyčemi. Díky této úpravě mosaz se mnohem snadněji tvaruje, řeže a přesněji tvaruje.

V seznamu dílů najdete jejich příslušné průměry a délky.

Barvy a povrchové úpravy použité na výstavním modelu Cutty Sark

Pro výrobu modelu zobrazeného na našich fotografiích jsme použili barvy ze sady barev č. 277PACK21 (prodává se samostatně, není součástí stavebnice):

02 Off-white | 03 Black | 10 Bright red | 40 Buff | 41 Cocoa | 51 Hull green | 06 Oak-color acrylic lak | 61 Gold

Kromě toho jsme použili také následující produkty (všechny se prodávají samostatně):

• Pololesklý transparentní lak - ref. 27605
• Akrylový základní nátěr - ref. 27701
• Akrylový lak v barvě ořechu - ref. 27607
• Kapalina na černění mosazi - ref. 27795.

Vyzýváme vás, abyste si prostudovali bezpečnostní list, který je k dispozici na našich webových stránkách www.https://artesanialatina.net/cs/ a důsledně dodržovat uvedené pokyny a bezpečnostní opatření pro použití.
