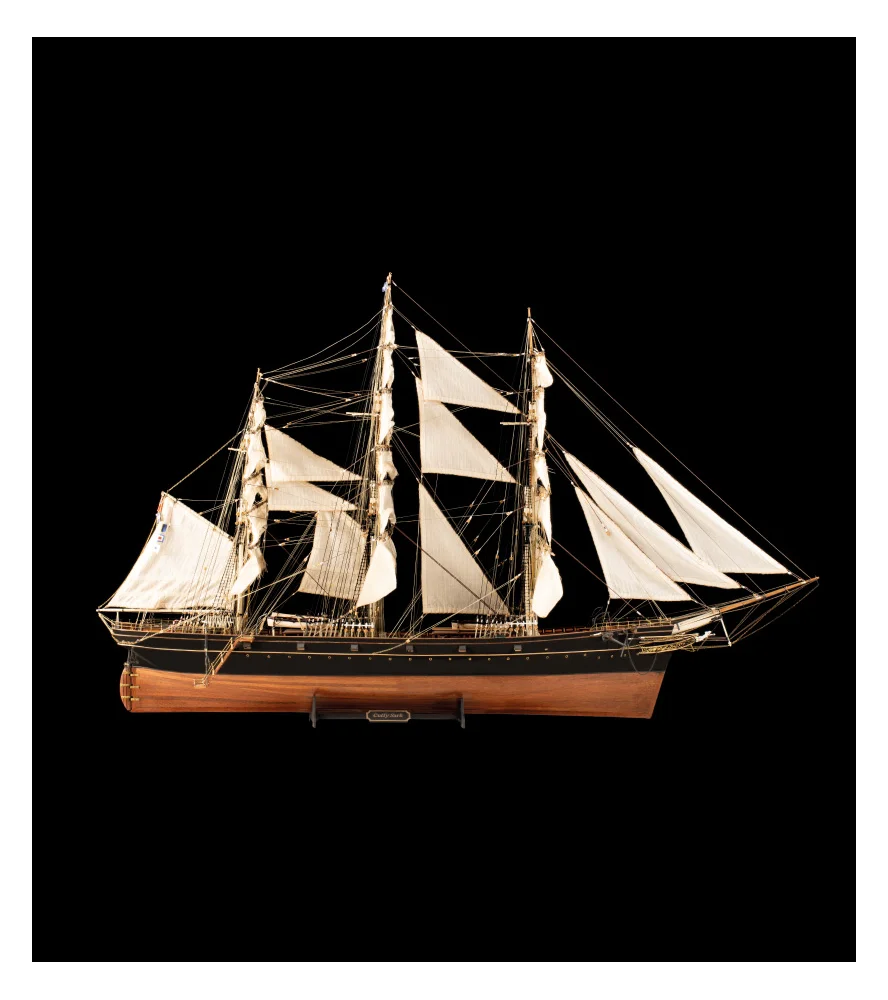

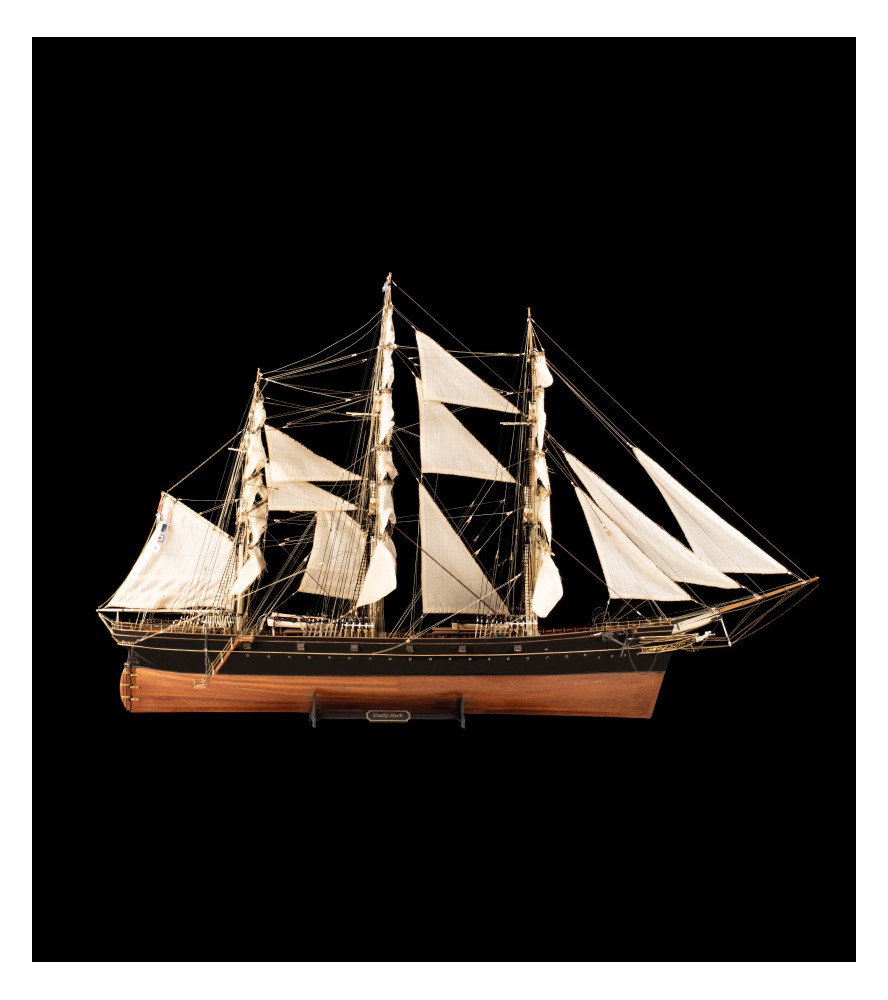

CUTTY SARK Tea Clipper 1:84 Trämodellfartyg

Legenden om fartyget Cutty Sark

Byggdes 1869 i Dumbarton, Skottland, och är klipparen Cutty Sark konkurrerade i den hårda tehandeln mellan Kina och London. I skuggan av ångfartygen som använde Suezkanalen blev det sedan tjänstgjorde inom den australiensiska ullhandeln. Hon totalrenoverades 1954 och ligger nu i en specialbyggd torrdocka i Greenwich i London, öppen för allmänheten. Hennes eleganta linjer, halsbrytande hastighet och intrikata detaljer skapade hennes unika legend.

Modellens egenskaper

Skala:1/84

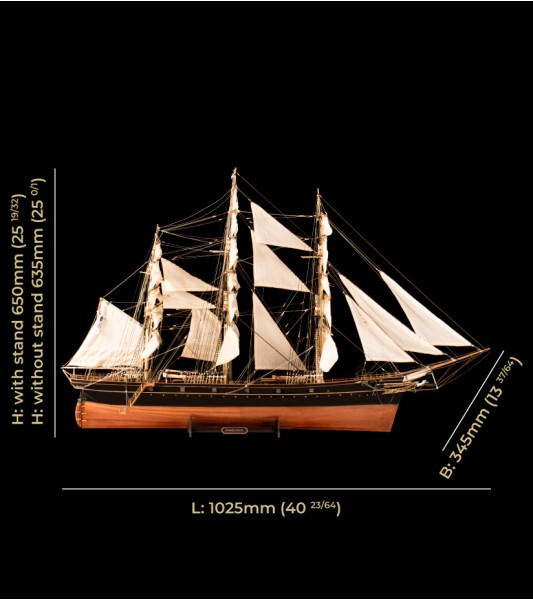

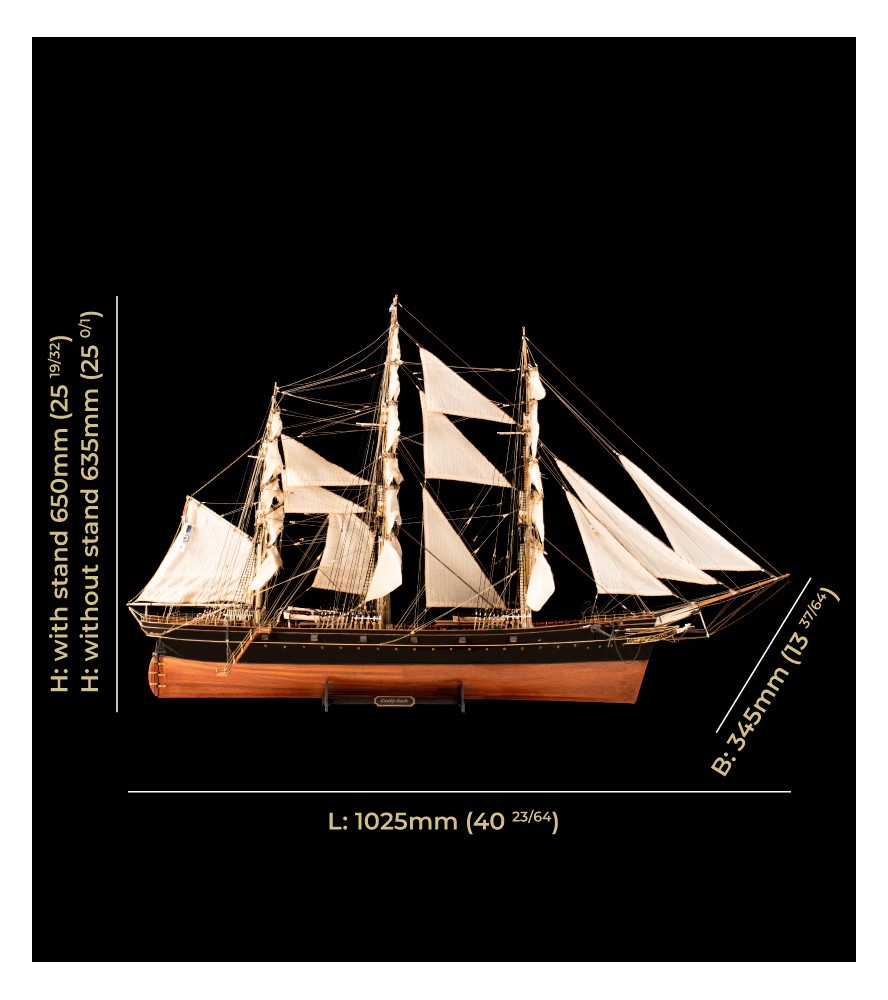

Mätningar: åtgärder1025 mm lång (40 23/64), 345 mm bred (13 37/64) och 635 mm hög (25 0/1)/650 mm med stativ (25 19/32)
Konstruktion:Dubbellinjerade häften
Delar:Mer än 3.000 precisionskomponenter

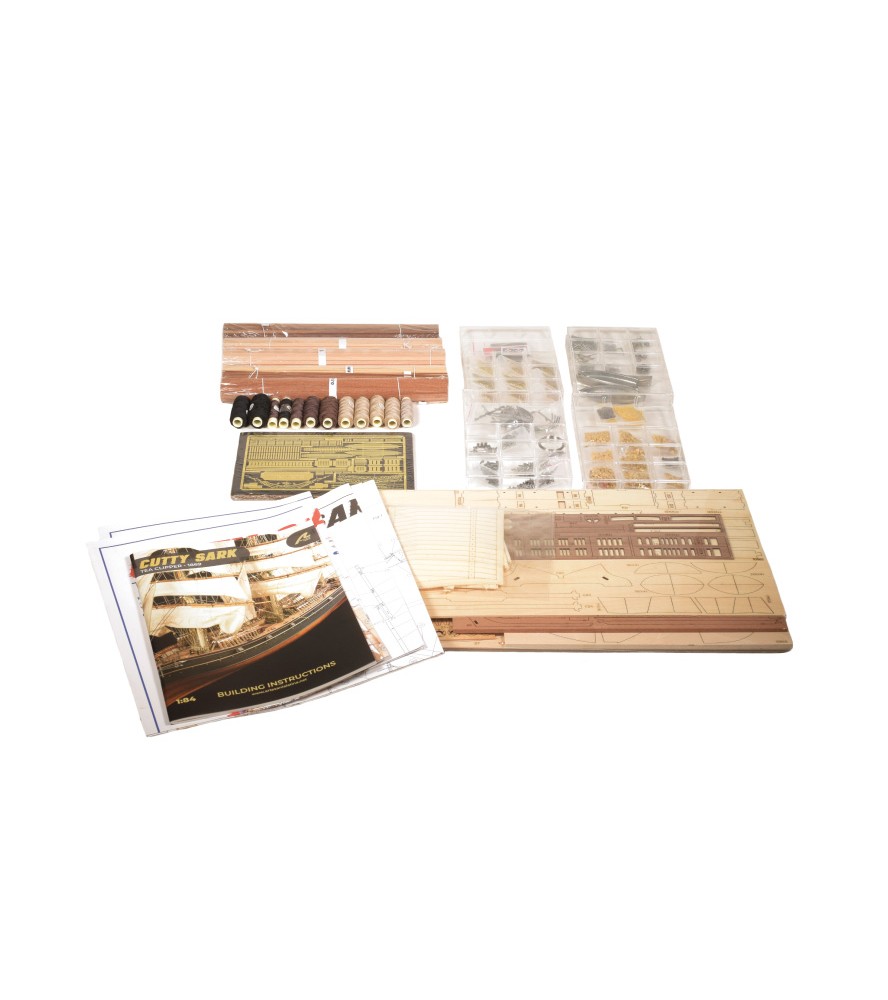

Material:Laserskurna trädelar, fotoetsade detaljer i mässing, gjutna delar
Stearinljus:26 färdigstöpta ljus.

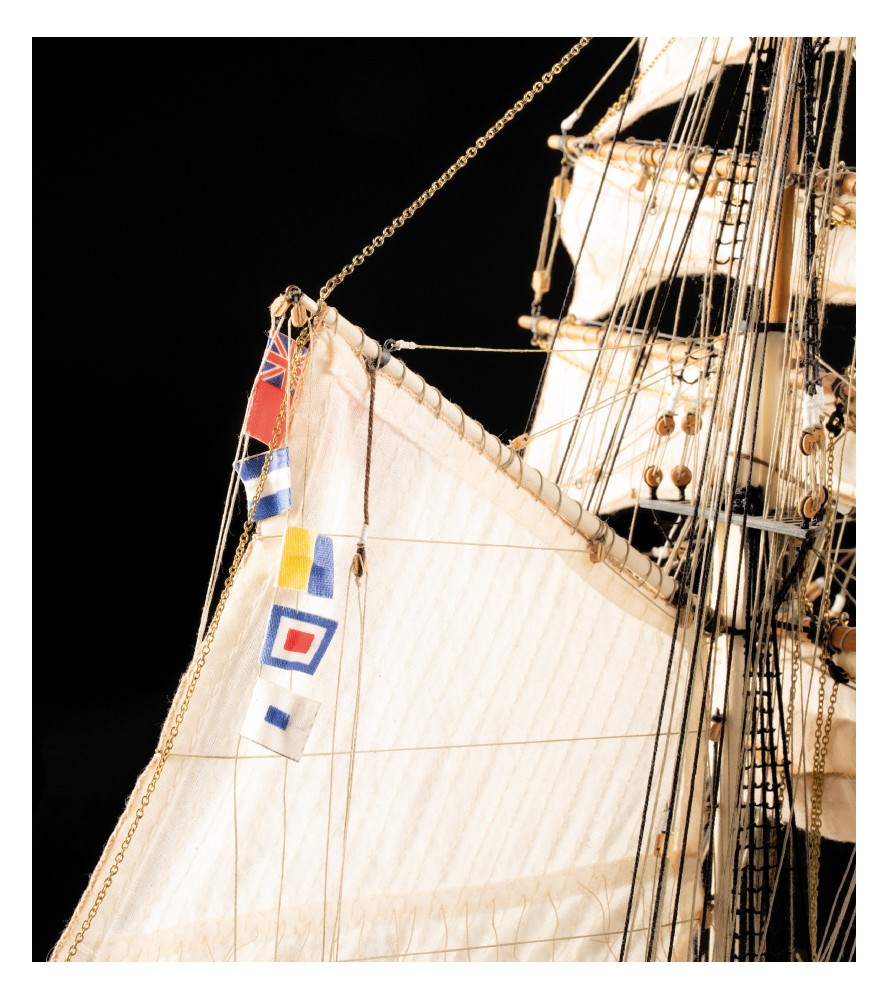

Flaggor med tygstruktur
Stöd:Elegant träsockel med namnplatta i metall
Dokumentation:Steg-för-steg-instruktioner i papper i färg med detaljerade ritningar.
Rekommenderas för erfarna modellbyggare.

Välkommen till den nya utgåvan av Cutty Sark monteringsanvisningar för Cutty Sark av Artesanía Latina

Denna ikoniska modell, som ursprungligen designades 2009, förnyas 2026. Vi har reviderat och moderniserat dessa instruktioner för att göra byggupplevelsen ännu roligare, tydligare och mer exakt. Dessa förbättringar omfattar också utvecklingen av våra tillverkningsprocesser, vilket garanterar dig en montering som är trogen det historiska fartyget och perfekt anpassad till delarna i din nuvarande sats.

Kompletterande online-resurser

På grund av originalbildernas kvalitet och det begränsade utrymmet i pappersanvisningarna kan vissa illustrationer vara något små. För att ge dig bästa möjliga upplevelse erbjuder vi dig, utöver de tryckta instruktionerna:

- A nedladdningsbar PDF-version av de fullständiga instruktionerna,

uppsättning av 498 numrerade foton, som exakt motsvarar de 498 bilderna i denna pappersinstruktion,

- A detaljerad fotografisk förteckning över delar, särskilt användbart för att identifiera de minsta komponenterna.

För att få tillgång till dessa resurser, gå bara till produktsidan för Cutty Sark på vår webbplatswww.https://artesanialatina.net/sv/Och klicka på fliken ANVISNINGAR.

Stöd och typskylt

För en elegant presentation av din färdiga modell har vi inkluderat:

elegant stöd

- A namnplatta i mässing med fartygets namn ingraverat.

Dessa element gör att du stolt kan visa upp din Cutty Sark under de bästa förhållandena.

Mässing fotoetsad mässingsplatta

Vi har ersatt ett stort antal enskilda mässingsdelar med en enda komplett fotoetsad mässingsplåt. Denna lösning gör att du lättare kan identifiera dem, ta loss dem när du behöver dem och förvara dem säkert under hela konstruktionen. Dessutom har några av dessa delar fått en ny design som gör monteringen enklare.

Standardisering av träribbor

Vi har standardiserat längden på alla träribbor till 300 mm, som i resten av våra nuvarande modeller.

När en pitch kräver en längd på mer än 300 mm levereras motsvarande baguette i flera 300 mm sektioner. I detta fall hänvisas till stycklistan (på ett separat blad): den totala längden som krävs och antalet sektioner som ska sammanfogas anges tydligt.

RådetKasta inte bort de överblivna baguetterna förrän bygget är helt klart. De kan alltid komma till nytta.

Sydda ljus

Den handstöpta ljus är nu mer realistiska tack vare lasergraverade inre linjer (i äldre versioner av bruksanvisningen var dessa linjer representerade som broderade sömmar med tråd).

Identifiering av laserskurna delar och fotoetsade delar i mässing

Alla laserskurna delar har sitt referensnummer ingraverat direkt i träet. Detsamma gäller för fotoetsade delar i mässing: deras nummer är graverat på plattan.

Dessutom hittar du i den fotografiska listan över delar en noggrann beskrivning av innehållet i varje laserskuren platta och i den fotograferade mässingsplattan, med motsvarande nummer tydligt angivna.

Med hjälp av dessa referenser kan du identifiera och lokalisera varje element snabbt och felfritt under hela monteringen.

Trådrullar och knep för en perfekt finish

Varje rulle levereras med ett litet klistermärke som anger trådens diameter. Vi rekommenderar att du fäster detta klistermärke på insidan av spolen (på den centrala kärnan): på så sätt kan du omedelbart identifiera varje tjocklek, även när tråden nästan är slut.

Våra garner är tillverkade av bomull med en liten andel polyester, detta gör dem särskilt lämpliga för riggning. För att få en oklanderlig finish rekommenderar vi följande knep: innan du lägger garnet, för snabbt lågan från en tändare längs dess längd. Den lilla andelen polyester kommer att smälta och "svetsa" de små utstickande trådarna, vilket eliminerar den "håriga" effekten och ger en ren, slät och mycket realistisk riggning.

På så sätt får du en magnifikt resultat och helt trogen till de periodiska capesna!

Stänger av mässing

Vi har ersatt de gamla mässingstrådarna med 300 mm långa mässingsstavar. Denna modifiering gör mässingen är mycket lättare att gjuta, skära och forma med precision.

I stycklistan hittar du deras respektive diametrar och längder.

Färger och ytbehandlingar som använts på utställningsmodellen Cutty Sark

För att tillverka modellen som visas på våra foton har vi använt färgerna i färgsatsen ref. 277PACK21 (säljs separat, ingår inte i satsen):

02 Offwhite | 03 Black | 10 Bright red | 40 Buff | 41 Cocoa | 51 Hull green | 06 Oak-coloured acrylic varnish | 61 Gold

Dessutom har vi även använt följande produkter (alla säljs separat):

• Halvblank transparent lack - ref. 27605
• Akrylprimer - ref. 27701
• Akryllack valnötsfärg - ref. 27607
• Vätska för svärtning av mässing - ref. 27795.

Vi uppmanar dig att läsa säkerhetsdatabladet som finns på vår webbplats www.https://artesanialatina.net/sv/ och att noggrant följa de instruktioner och försiktighetsåtgärder för användning som anges.
